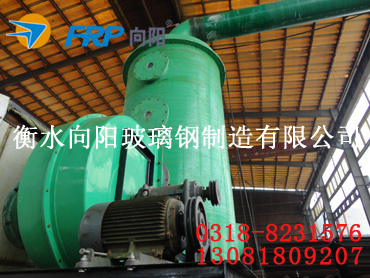

酸雾废气净化塔的结构讲解分析

酸雾净化塔为圆筒型结构形式，全塔由三部份组成，即贮液、进气、喷淋、脱水和出气，耐酸水泵装在外侧，与塔进、出口管连接，塑料球分别装在喷淋内。酸雾净化塔为玻璃钢一体成型，结构紧凑，耐腐蚀，耐高温，外表光滑；除水部份：塑料制隔离式产生水气分离；喷水部：高压喷水产生雾状，分上下两段扩大接触处理提高功能；填充物：海胆型或皇冠型，PP 质一体成型；循环水槽需有防溢水口，50mm 水位溢水排放管；观察窗：5mm厚透明压克力板制；自动加水装置：浮球液面自动控制式；加药泵：采用22L/H 耐酸碱定量泵。
