铬酸雾回收与净化系统
铬酸雾回收与净化系统
所属分类:废气洗涤净化系列
发布日期:2014-6-1 9:10:00
浏览:
咨询电话:13081809207
            15631883339

阿里巴巴店铺:https://hhbfhcblg.1688.com
QQ咨询:点击这里给我发消息
分享此产品:

一、概述
    随着电镀工业的迅猛发展,废气净化剂回收工作越来越被重视,衡水宝飞华创玻璃钢制造有限公司生产的HSGS系列铬酸回收及净化系统是一种性能可靠的废气净化设备,通过多家用户使用及检测,对处理后的铬酸废气,其净化回收率可达高达98~99%以上,可广泛用于电镀等行业废气的净化回收处理。

 二、铬酸回收器
   1、工作原理

铬酸(又称铬酐)雾,它是一种红棕色腐蚀性很强的有毒物质,它通过排风系统进入空间,散落在车间附近地区,腐蚀设备、建筑物,并且影响工人和居民的健康。HSGS系列铬酸回收器是采用凝聚法,将含有铬酸微粒的雾气,通过多层塑料网板制成的过滤网格,酸雾受到网板的阻挡而凝聚成液体,铬酸液即顺着网板壁流入下导槽,通过导管流入回收容器内。净化后的达标气体,由防腐风机排放至空间。


2、结构及特点


HSGS系列铬酸回收器分L型及W型二种,L型为立式,W型为卧式。
HSGS-L型回收器主要有上箱体、主箱体、下箱体组成,上下箱体与主箱体均作

法兰联接,进出风口的方向可根据需要任意选择,气流下进上出。

3、HSGS-L外形尺寸表

型号

D

C

E

H1

H

A

B

L2

250

240

600

600

1246

300

510

L3

320

670

740

740

1466

510

510

L4

390

670

740

740

1706

510

510

L6

500

870

950

950

1976

710

510

注:L2、L3为一块过滤网格,L4、L6为两块过滤网格,人字形放置。
HSGS-W型回收器有一个主箱体组成,两端由方变园短管或大小头连接在风机进风口和前面的管路中。
HSGS-W型外形尺寸表










型号

W2

W3

W4

W6

W8

W12

W16

A

512

765

515

765

1040

1040

1040

A1

595

845

595

845

1130

1130

1130

B

404

404

620

620

802

940

1200

B1

484

484

700

700

892

1030

1290

C

550

550

620

620

950

850




注:W2、W3、W8为一块过滤网格。W4、W6、W12、W16有二块过滤网格,人字形放置。
本产品经过多年的实践应用证明,该产品具有体积小、占地少、安装方便、净化效率高、回收量大等优点,净化后的含铬废气浓度大大低于国家标准,解决了含铬废气对环境的污染问题。同时,可回收大量的铬酸。

4、极速规格性能参数表

型号

L2

L3

L4

L6

HSGS-L型
额定风量m3/n
使用风机范围m3/n



2000
1600~2400



3000
2400~3600



4000
3200~4800



6000
4800~7200

HSGS-W型
额定风量m3/n
使用风量范围m3/n

W2

W3

W4

W6

2000
1600~2400

3000
2400~3600

4000
3200~4800

6000
4800~7200

W8

W12

W16


8000
7000~10000

12000
11000~14000

16000
15000~18000


说明:

1. 通过回收器过滤网格的迎风面风速一般在2~3米/秒,额定工况为2.5米/秒

2. 回收器的主要阻力就是过滤网的阻力,一般为18~40毫米水柱。(L型不包括上下箱体阻力)

5、安装、使用、维护、保养

5.1   HSGS系列铬酸回收器必须安装在混凝土基础上,根据我公司提供的安装尺寸图,在现场定位施工。回收器安装时,底部必须保持水平,气流方向绝不能颠倒,以保证铬酸酸液沿外壳底部的孔洞顺利排出。
5.2   回收器安装完毕,投入运行前,应仔细检查清除循环系统中的杂物和污垢,以免发生堵塞现象。
5.3  贮液箱的液面应保持一定高度,贮液箱根据使用情况,定期清理。
5.4  维护人员要经常检查回收量,如发现有不正常现象,应及时打开门检查过滤网板,如有损坏要及时进行修理或更换,网眼如有堵塞可用清水冲洗,一般一个月以上清洗一次。
5.5  回收器是由硬聚氯乙烯板材制成,材料强度较低,因此,装卸、运输要轻卸轻放、切勿碰撞,以免损坏,并不宜装在烈日暴晒的地方,否则易使设备老化损坏。
5.6  回收器在使用前应接好回收管及液封器,液封器内必须先灌满水,保持一定的液封高度,保证铬酸的正常回收。


6、选用铬酸回收器型号注意事项


6.1用户可根据使用场地情况选用立式(L型)或卧式(W型)铬酸回收器。
6.2用户应根据排出风量的多少来选择铬酸回收器的大小。
6.3铬酸回收器的过滤网阻力为18~40毫米水柱,增加回收器后通过系统的阻力损失增加,应合理选配风机的风压。
6.4用户如需我方选型必须提供废气量度和废气浓度、装在室内或室外等必要数据。

三、铬酸净化系统

1、概述

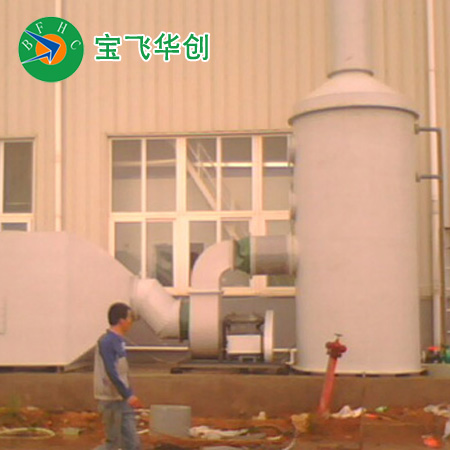

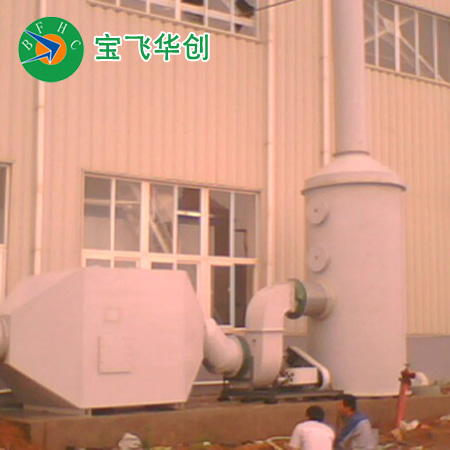

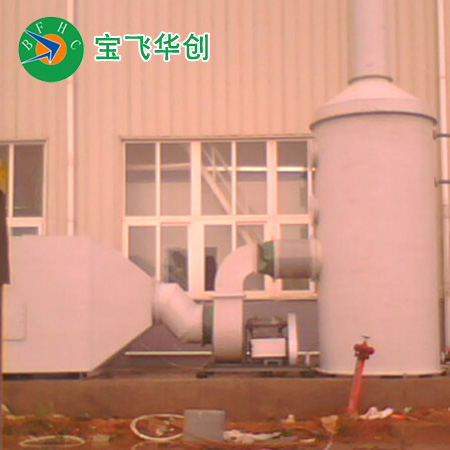

    本净化塔由圆形塔体,用法兰分段联接而成。具体结构由贮液箱、进风段、两级喷淋段、旋流板、出风锥帽等组成。其特点是:制作方便,便于按装检修、强度高、占地面积小。喷淋形式采用双层填料,两级喷淋,使用权气液充分接触,提高净化效率。本塔配用一台玻璃钢离心通风机和塑料水泵或不锈钢水泵即可。当处理风量在10000立方米以上时,采用二台水泵就能达到设计要求。
1.1净化塔主体:
(1)复合玻璃钢贮液宁肯、加液管、在吸液管上加有滤液装轩,进风段采用复合玻璃钢制作。
(2)第一、二级喷液段均采用一排Y-1型尼龙喷嘴,保尔环滤料和有机玻璃检视孔,。
(3)有效挡水段设有旋流板啬挡水的效果。
(4)玻璃风帽盖。
(5)F4-72型玻璃钢离心通风机。
(6)塑料水泵或不锈钢离心泵。
(7)其它配件如塑料管件阀门、固定支架、检修爬梯和进风管道等,用户可在订货。
2、净化顺序过程原理和原理说明
2.1吸风罩—进风管道—风机—进风段第一段滤料层—第二段滤料层旋流板—出风帽盖——排风管
2.2工作原理:
本装置采用氢氧化钠溶液为吸收中和液来净化酸雾废气。气本由离心通风机压入或吸入进风段,再向上流动,至第一滤料层,与第一级喷咀喷出的中和液接触反应。吸收后的废气继续向上流动至第二滤料层,与第二级喷咀喷出的中和液接触,再次发生中和反应,然后通过旋流板。由风帽和排风管或风机排入大气中。
3、安装及使用注意事项
3.1本设备宜安装在高出地面100mm以上的混凝土基础上,水泵、风机应按要求另做混凝土基础。
3.2运输安装时要注意保护,不得碰损机体及部件。
3.3本设备出厂时,本公司根据具体情况,采用分段包装运输,由本公司派人员到现场安装调试。
3.4本设备安装和工作在室外的,冬季应对底部水池部位注意防冻。
3.5本设备底部水池有液位标记,使用前务必按液们标记注入吸收液。使用过程中应注意补充吸收液。
3.6使用时应先开循环水泵2-3分钟,再开动鼓风机,停机时应先停鼓风机1-2分钟后,再停循环水泵。
3.7应根据使用情况定期检查塔体底部水池内液体酸性深度及排气口气体净化程度,超过标准时。应更换底部水池中的吸收液。
3.8本设备一年半至二年应做一次检修,检查盘状喷淋管和填料的填塞情况,并对其进行清洗。
4、订货须知
4.1选定设备时,所需净化空间的排风量必须和设备处理风量相符,否则达不到拍风净化环境。
4.2为保证净化效果,最好使用我公司配套之整机。
4.3我公司可根据用户需要另行设计、制作特殊要求的净化设备。
4.4为了方便用户,我公司产品供货方式灵活,即可成套从应也可供应零部件。
4.5我公司产品设备保修期为壹年。保修期内因设备原因出现的损坏,我公司责任免费维修。




更多产品信息请访问:www.zhaohuihua.com,或来厂来电咨询。
TEL:03188231576   13081809207   15631883339
